卧倒式钢闸门

点击数：83302015-10-28 16:35:44　来源: 翻板闸门_铸铁镶铜闸门_清污机_液压钢坝-新河县水星水工机械厂

 卧倒式钢闸门采用最新技术，止水效果好，安全系数高，使用维修方便，价格低廉。适用于现代化有景观要求的水利工程和市政工程，旅游景点，城市污水，城市河流。操作平稳，可配斜拉螺杆启闭机或液压启闭机，隐蔽性好，适合双面上水，可以在水位差较大时启闭。没有附属设施和设备管理用房，景观效果好。规格可根据孔口要求定做。

钢坝，由门叶、埋件、底轴、拐臂、搁门器、液压启闭机等部分组成。

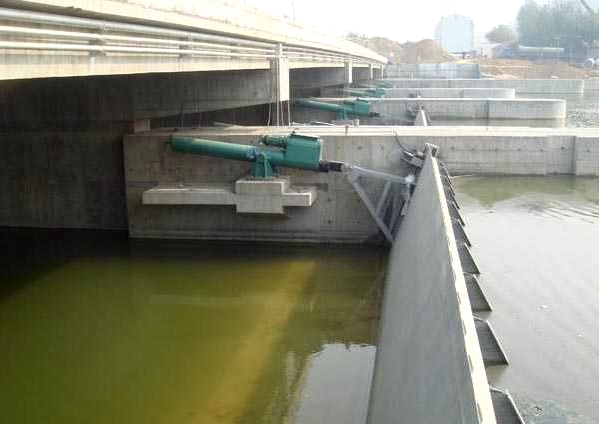

钢坝闸门运行方式为动水启闭，可局部开启。闸门两边各设一套液压启闭机带动底轴拐壁运动使闸门升卧运动，开关闸门。

主要部件

闸门支铰采用圆柱铰，材料采用ZG310-570,轴采用45，轴套采用ZQAl9-4，支铰轴承采用关节轴承。支铰是门叶启闭时的转动中心。支铰固定件由地脚螺栓固定在底板上，活动件由螺栓与门叶结构相连，承受总水压力、门叶的重量及开启过程中启闭力等外力，是翻板闸门启闭的关键部件。
支铰的最大荷载，应发生在闸门刚开启时，此时闸门承受水压力、启门力及闸门自重等外力全部由支铰承担。每孔闸门有多个支铰，根据孔口宽度经计算分布在不同位置。

本闸门启闭动力采用两端液压启闭机，钢坝液压启闭机为卧式铰支承结构，支承铰座配青铜基镶嵌自润滑轴承，油杆杆头配青铜基镶嵌自润滑关节轴承，沿关节轴承径向中心线的摆动角度为±1°，以补偿启闭机与闸门及其埋件的安装误差，关节轴承设有良好的密封。启闭机的一端与底轴拐臂连接，由启闭机活塞杆带动拐臂运动，实现门体的开启及关闭。
