HGM型弧形钢闸门
点击数：46342015-10-28 16:34:04 来源: 翻板闸门_铸铁镶铜闸门_清污机_液压钢坝-新河县水星水工机械厂
用途及特点
HGM型弧形钢闸门常在水利工程中的引水枢纽渠道，节制闸和退水闸中使用。弧形钢闸门具有封闭孔口尺寸较大，所需启闭力较小，承受水压较大等特点。
结构原理

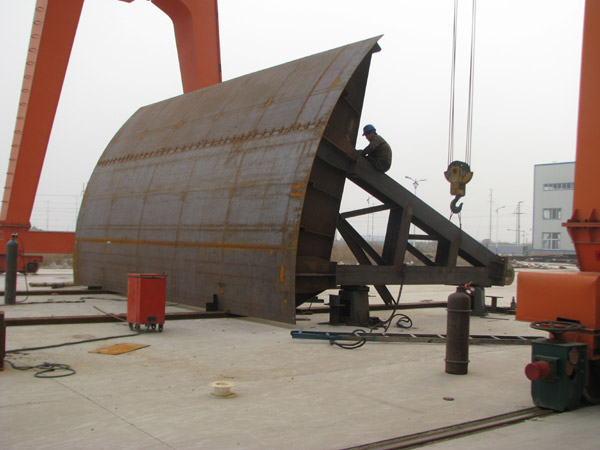

弧形钢闸门通常是采用圆弧形的门体，用双支臂连接于支承绞上，通过卷扬式启闭机的起吊钢丝绳升启或降下弧形钢闸门。布置在弧形钢闸门面板四周的止水橡胶，依靠闸门的自身重压缩止水橡胶进行密封止水。
型号说明
HGM- □ x □ - □
↓ ↓ ↓ ↓
弧形 孔口 孔口 设计水头
高度
宽度
弧形钢闸门孔口尺寸推荐系列
|
孔口宽度mm |
孔口高度mm |
||||||||||
|
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
7000 |
8000 |
9000 |
10000 |
11000 |
|
|
1000 |
● |
● |
|
|
|
|
|
|
|
|
|
|
2000 |
|
● |
● |
● |
|
|
|
|
|
|
|
|
3000 |
|
|
● |
● |
● |
|
|
|
|
|
|
|
4000 |
|
|
● |
● |
● |
● |
|
|
|
|
|
|
5000 |
|
|
|
|
● |
● |
● |
● |
|
|
|
|
6000 |
|
|
|
|
● |
● |
● |
● |
|
|
|
|
7000 |
|
|
|
|
|
|
● |
● |
● |
● |
|
|
8000 |
|
|
|
|
|
|
|
● |
● |
● |
● |
|
9000 |
|
|
|
|
|
|
|
● |
● |
● |
● |
|
10000 |
|
|
|
|
|
|
|
|
● |
● |
● |
